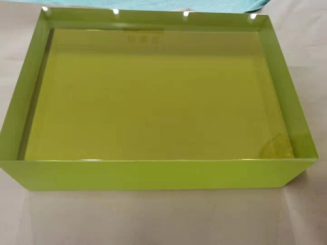

Mật độ 5,5 G/cm3 Kính bảo vệ tia X với hiệu suất bảo vệ vượt trội cho các ứng dụng y tế và công nghiệp

Kính chì không chỉ đơn giản là kính thông thường được pha thêm chì. Đó là mộtvật liệu vô cơ đồng nhấtđược hình thành bằng cách nấu chảy silica (SiO₂), oxit chì (PbO) và các chất biến tính khác ở nhiệt độ khoảng 1.350°C. Hàm lượng oxit chì thường dao động từ55% đến 72% trọng lượng, giúp kính có đặc tính che chắn bức xạ trong khi vẫn duy trì độ trong suốt.

Chì có mộtsố nguyên tử cao (Z = 82). Vật liệu Z cao tương tác với tia X và tia gamma chủ yếu thông quahiệu ứng quang điện, trong đó photon tới bị hấp thụ hoàn toàn. Xác suất hấp thụ quang điện tỷ lệ với Z⁴/E³. Đối với tia gamma 140 keV (⁹⁹ᵐTc), hệ số hấp thụ của chì cao hơn khoảng 10 lần so với canxi (Z=20, thành phần chính của bê tông) và cao hơn 100 lần so với carbon (Z=6, trong nhựa).

Công thức vật lý chính– Hệ số suy giảm tuyến tính μ ≈ ρ × (Z⁴/E³). Kính chì Jovvi đạt μ = 2,5–3,5 cm⁻¹ ở 140 keV, so với μ = 0,15 cm⁻¹ đối với kính cửa sổ thông thường.

Thêm oxit chì làm giảm sự truyền ánh sáng. Jovvi cân bằng điều này bằng cách:

• sử dụngsilic có độ tinh khiết cao(99,9%) để giảm thiểu tạp chất gây khói mù

• Kiểm soáttrạng thái oxi hóa khử(tỷ lệ Fe²⁺/Fe³⁺) để duy trì tông màu xám-xanh trung tính

• Đánh bóng cả hai bề mặtĐộ nhám <10nm(kính nổi tiêu chuẩn: 50–100 nm)

Kết quả: Một tấm tương đương Pb 2,8 mm (dày vật lý 16 mm) truyền82–84% ánh sáng khả kiến– có thể so sánh với một màn hình cửa sổ thông thường.

Giá trị danh định (ví dụ: 2,5 mm Pb) phải đạt được trên toàn bộ tấm chứ không chỉ ở trung tâm. các biện pháp Jovvi9 điểmtrên bảng 1,2×0,8 m. Độ lệch tối đa:±0,05mm Pb(tương đương với biến thiên <2%).

Khi tiếp xúc với gamma, thủy tinh chì nguyên chất sẽ hình thànhtrung tâm màu sắc– các lỗ bị kẹt trong mạng lưới thủy tinh hấp thụ ánh sáng xanh, gây ra sự đổi màu màu vàng nâu. Jovvi cho biết thêm0,8–1,2% trọng lượng xeri oxit (CeO₂), bẫy các lỗ trước khi chúng trở thành tâm màu ổn định.

Dữ liệu thử nghiệm: 1.000 giờ chiếu xạ gamma ⁶⁰Co liên tục (1 Gy/giờ, ⁹⁹ᵐTc tương đương với khối lượng công việc thông thường trong 10 năm). Cấp hạt nhân Jovvi: ΔE = 2,1 (hầu như không thể phát hiện được). Kính chì thông thường không có CeO₂: ΔE = 11,7 (nâu đậm, mất sáng 30%).

Bong bóng >0,5 mm làm giảm hiệu quả che chắn cục bộ (mật độ thủy tinh giảm). Tại các cổng quan sát của phòng thí nghiệm nóng, bong bóng trên vạch chia độ của ống tiêm gây ra sai sót về liều lượng.

Kính cấp hạt nhân làủ(làm nguội từ từ) để giảm bớt căng thẳng bên trong. Ứng suất dư được đo bằng kính phân cực:<20nm/cm(ASTM F218 cho phép 35 nm/cm). Ứng suất thấp ngăn ngừa gãy xương tự phát trong quá trình đạp xe nhiệt (ví dụ: bật/tắt điều hòa, mùa đông/mùa hè).

Độ bền cạnh: Tất cả các cạnh đềuvát cạnh(0,5×45°) và nghiền thành 400 grit. Tăng cường hóa học (trao đổi ion) có sẵn cho các tấm nhỏ trong phòng thí nghiệm nóng – tăng độ bền cạnh lên 2×.

Thiết lập điển hình: Camera Gamma quay 180–360° xung quanh bệnh nhân. Phòng điều khiển nằm cách đó 3–5 mét.

đặc điểm kỹ thuật Jovvi:

• Tương đương chì: 2,5–3,0 mm Pb

• Độ dày vật lý: 14–18 mm

• Kích thước bảng điều khiển: 1.200×800 mm (đủ để xem toàn bộ giàn)

• Độ truyền ánh sáng: 82–84%

Tính năng thiết kế đặc biệt:Góc nhìn rộng– độ sụt truyền động <10% ở góc lệch trục 45°. Kỹ thuật viên có thể quan sát bệnh nhân khi ngồi trên bảng điều khiển mà không cần xoay người.

Thử thách: Photon 511 keV có lớp nửa giá trị trong chì ~4 mm. Một tấm kính nguyên khối Pb 5 mm (dày 28 mm) nặng 110 kg/m2 và vẫn truyền ~50% của 511 keV.

Giải pháp tổng hợp Jovvi:

• Mặt trước: Kính Pb 2,5 mm (dày 15 mm)

• Giữa: chì acrylic 10 mm (tương đương 2,5 mm Pb ở 140 keV, 1,5 mm ở 511 keV)

• Mặt sau: Kính Pb dày 2,5 mm (dày 15 mm)

• Tổng truyền tải 511 keV:<15%

• Trọng lượng: 70 kg/m2 (nhẹ hơn 36% so với nguyên khối)

Liên kết quang học: Ba lớp được liên kết bằng chất kết dính ổn định tia cực tím. Không có sương mù, không có hình ảnh kép, không bị phân tách trong chu kỳ nhiệt (–10°C đến +40°C).

Cài đặt: Tấm kính chì (thường có kích thước 400×300 mm hoặc 500×400 mm) được gắn trong tủ hút hoặc tủ dòng chảy nhiều tầng.

đặc điểm kỹ thuật Jovvi:

• Tương đương chì: 2,5 mm Pb (đủ cho thời gian xử lý ngắn)

• Độ dày vật lý: 14 mm

• Lớp phủ chống phản chiếu (AR)ở cả hai bên - loại bỏ ánh sáng chói từ đèn mui xe

• Vùng rõ ràng trung tâm: đường kính 150 mm không có bọt khí >0,2 mm

Lợi ích công thái học: Dược sĩ đọc vạch chia ống tiêm 0,01 mL ở khoảng cách 30 cm mà không bị mỏi mắt.

Cài đặt: Cửa sổ trạm y tá vào phòng bệnh nhân. Bệnh nhân nhận được 200–800 mCi ¹³¹I (364 keV gamma).

đặc điểm kỹ thuật Jovvi:

• Tương đương chì: 3,5–4,0 mm Pb

• Độ dày vật lý: 20–24 mm

• Kích thước bảng điều khiển: 800×600 mm (đủ để quan sát)

• Độ truyền ánh sáng: 76–80%

Yêu cầu quan trọng:Không biến dạng– y tá phải đánh giá chính xác ý thức, nhịp thở và màu da của bệnh nhân. Jovvi cung cấp chứng chỉ độ phẳng quang học (<0,1 mm trên 1 m).

Các khoa y học hạt nhân lớn thường có nhiều phòng điều khiển dọc hành lang. Màu kính không nhất quán tạo ra sự nhầm lẫn về thị giác.

giải pháp Jovvi:Kính phù hợp theo lô- tất cả các tấm từ cùng một mẻ nấu chảy. Jovvi cung cấp chứng chỉ nhất quán về màu sắc (ΔE <1,0 giữa hai bảng bất kỳ).

Mỗi mẻ oxit chì (PbO) được phân tích các tạp chất: asen (<0,01%), antimon (<0,005%), sắt (<0,02%). Giấy chứng nhận được lưu giữ trong 20 năm.

1. Hình ảnh truyền tia X(80 kV, 2 mA) – lộ ra các sọc chì, bong bóng >0,2 mm, vết nứt bên trong.

2. Đo suy hao– Nguồn 140 keV (⁹⁹ᵐTc hoặc tia X đã lọc). Lưới 9 điểm. Đạt nếu tất cả các điểm nằm trong phạm vi ±0,05 mm Pb so với danh nghĩa.

3. Kiểm tra quang học– Hộp đèn (10.000 lux) – bong bóng, trầy xước, sọc.

4. Độ phẳng– Giao thoa kế laser – <0,1 mm trên 1 m.

• ISO 13485:2016– Quản lý chất lượng thiết bị y tế

• ISO 9001:2015– Quản lý chất lượng chung

• Dấu CE– Thiết bị y tế loại I (EU)

• FDA 510(k)– Có sẵn cho kính chắn tia X

• RoHS 3– Tuân thủ (miễn trừ chì vì sự cần thiết về mặt y tế)

• Giấy chứng nhận sự phù hợp (số sê-ri, Pb eq., kích thước)

• Báo cáo kiểm tra suy giảm 140 keV (lưới 9 điểm)

• Giấy chứng nhận hàm lượng CeO₂ (bằng chứng về khả năng chống hóa nâu)

• Ảnh kiểm tra bong bóng (khu vực trung tâm dành cho các tấm phòng thí nghiệm nóng)

• Hướng dẫn lắp đặt (thông số mô-men xoắn, loại đệm, ứng dụng băng chì)
