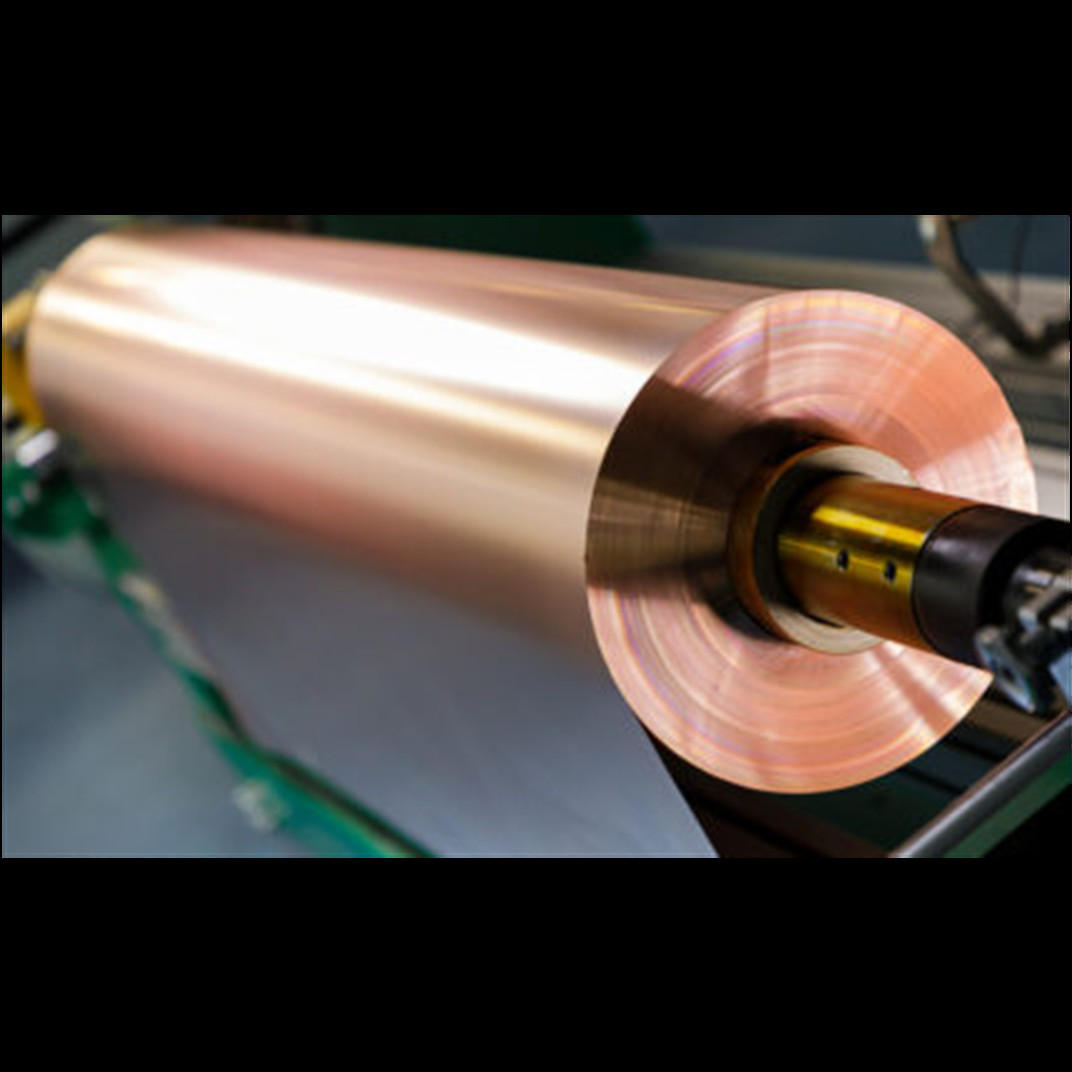

Chiều rộng 1320mm Tấm che chắn bằng đồng điện tử Tấm dán Sgs
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | Jovi |
| Chứng nhận | SGS |
| Số mô hình | 1-CF-1 |
| Số lượng đặt hàng tối thiểu | 200kg |
| Giá bán | usd13.1-usd21.59/kg |
| chi tiết đóng gói | đóng gói trong hộp gỗ 1500mm * 330mm * 463mm |
| Thời gian giao hàng | 5-8 ngày làm việc |
| Điều khoản thanh toán | L / C, T / T, Western Union |
| Khả năng cung cấp | 100 tấn / năm |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Vật chất | Chiều rộng 1320mm Tấm lá đồng được nhúng điện tử Che chắn SGS | Lá đồng ED | 1295mm 1285mm 1320mm 1370mm |
|---|---|---|---|
| Độ dày lá đồng ED | 0,07mm 0,105mm 0,14mm | Tần số được bảo vệ | > 100db trong băng tần 10MHz-130MHz |
| Sự tinh khiết | 99,85% | Thời gian giao hàng | 5-8 ngày làm việc |
| Màu sắc | Đồng | Độ dày | 20-150micron, 19-150u |
| Cách sử dụng | Phòng MRI, Che chắn EMI, Che chắn điện từ, Che chắn dẫn điện | tên sản phẩm | băng lá đồng |
| Làm nổi bật | chiều rộng 1320mm lá đồng che chắn,sgs lá đồng che chắn,che chắn lá đồng cố định điện |
||
Mô tả sản phẩm
Chiều rộng 1320mm Tấm lá đồng được nhúng điện tử Che chắn SGS
ỨNG DỤNG & ĐẶC ĐIỂM KỸ THUẬT
Lá đồng ngâm ủ điện TRZA-HTE (IPC-4562/3 Cu-E3) là lá đồng ngâm ủ điện chất lượng cao với lớp mạ kẽm và cấu hình thấp, có độ giãn dài cao hơn ở nhiệt độ cao theo yêu cầu của IPC-4562.Lớp mạ kẽm cho phép nó được sử dụng để chế tạo CCL & MLB cứng với nhiệt độ cán cao hơn (Tg FR-4, FR-5, PTFE cao).
Đặc điểm kỹ thuật của lá đồng ED
| Các mặt hàng chất lượng | Điều khoản kỹ thuật chung | ||||
| Độ dày bình thường | 2oz | 3 oz | 4oz | 5oz | |
| 0,07mm | 0,105mm | 0,14mm | 0,175mm | ||
| Trọng lượng khu vực (g / m2) | 560-610 | 838-960 | 1100-1280 | 1380-1600 | |
| Sức căng | Nhiệt độ phòng | ≥28 | ≥28 | ≥28 | ≥28 |
| (kg / mm2) | |||||
| Kéo dài | Nhiệt độ phòng | ≥10 | ≥10 | ≥10 | ≥10 |
| % | |||||
| Điểm rò rỉ (điểm / m2) | Không | ||||
| Hiệu suất chống oxy hóa nhiệt độ cao (180 ℃ / h) | Không oxy hóa | ||||
| Dung sai chiều rộng | (+2.0, -2.0) | ||||
| Mục | Đơn vị | Tình trạng | Giá trị đặc điểm kỹ thuật | Tần suất kiểm tra | Phương pháp kiểm tra | ||||
| 12 ô | 18 um | 35 um | 70 um | 105 um | |||||
| Sự tinh khiết | % | Một | ≧ 99,8 | C | IPC-TM-650-2.3.15 | ||||
| Trọng lượng khu vực | g / ㎡ | Một | 107 ± 10 | 152 ± 15 | 305 ± 30 | 610 ± 61 | 915 ± 91 | А | IPC-TM-650-2.2.12 |
| Độ nhám bên chưa được xử lý (Ra) | ừm | Một | <0,43 | А | IPC-TM-650-2.2.17 | ||||
| Độ nhám bên được xử lý (Rz) | ừm | Một | ≤7 | ≤8 | ≤10 | ≤14 | ≤14 | А | IPC-TM-650-2.2.17 |
| Sức căng | kg / mm2 | Một | ≥21 | ≥21 | ≥28 | ≥28 | ≥28 | А | IPC-TM-650-2.4.18 |
| 180 ℃ | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | А | |||
| Kéo dài | % | Một | ≥3 | ≥4 | ≥5 | ≥5 | ≥5 | А | IPC-TM-650-2.4.18 |
| 180 ℃ | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | А | |||
| Độ bền vỏ (RT) FR-4 | kg / cm | Một | ≥1.0 | ≥1,3 | ≥1,7 | ≥2,1 | ≥2,3 | А | IPC-TM-650-2.4.8 |
| Mục | Đơn vị | Tình trạng | Giá trị đặc điểm kỹ thuật | Tần suất kiểm tra | Phương pháp kiểm tra | |||
| 8 ô | 10 ô | 12 ô | 18 um | |||||
| Sự tinh khiết | % | Một | ≥ 99,9 | C | IPC-TM-650-2.3.15 | |||
| Trọng lượng khu vực | g / ㎡ | Một | 72 ± 4 | 89 ± 5 | 107 ± 5 | 155 ± 8 | А | IPC-TM-650-2.2.12 |
| Độ nhám mặt trống (Ra) | ừm | Một | ≤ 0,4 | А | IPC-TM-650-2.2.17 | |||
| Độ nhám bên điện giải (Rz) | ừm | Một | ≤ 3,5 | А | IPC-TM-650-2.2.17 | |||
| Sức căng | kg / mm2 | Một | ≥ 35 | А | IPC-TM-650-2.4.18 | |||
| Kéo dài | % | Một | ≥ 3 | ≥ 4 | А |
IPC-TM-650-2.4.18 |
||
Dây chuyền sản xuất
Dây chuyền sản xuất đầy đủ của lá đồng
| bước 1 | Dây đồng tinh khiết cao |
| bước 2 | Đồng hòa tan |
| bước 3 | Lá đồng ED thô |
| bước 4 | Cắt |
| bước 5 | Những sản phẩm hoàn chỉnh |
| bước 6 | Điều tra |
| bước 7 | Đóng gói |
Ứng dụng của lá đồng
Đồng là vật liệu tuyệt vời của tín hiệu được bảo vệ.
Có hai cách lắp đặt chính của việc xây dựng lồng RF.
Lựa chọn đầu tiên :
Lá đồng ED 1320mm -bước cơ bản- Làm bảng điều khiển bằng gỗ + Đặt lá đồng bọc khung gỗ
+ ráp các tấm gỗ lá đồng lại với nhau.
Đã hoàn thành lồng được che chắn RF như bên dưới:
Sự lựa chọn thứ hai :
RA lá đồng 600mm- bước cơ bản -Làm uốn các cạnh của tấm đồng
+ Cố định tấm lên vách gỗ + hàn mép tấm 2 chiếc lại với nhau.
Đã hoàn thành lồng được che chắn RF như bên dưới:
F&A
Q1.Tôi có thể có một đơn đặt hàng mẫu cho lá đồng Ed không?
A: Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để thử nghiệm và kiểm tra chất lượng.Mẫu lá đồng A4 ED miễn phí.
Quý 2.Làm thế nào để bạn vận chuyển hàng hóa và mất bao lâu để đến nơi?
A: Gửi bằng DHL, UPS, FedEx hoặc TNT.Đường hàng không và vận chuyển đường biển cũng không bắt buộc.
Q3.Bạn có giới hạn MOQ nào không?
A: MOQ thấp, 200kg đối với lá đồng ED 1320mm, 500kg đối với lá đồng RA 600mm
