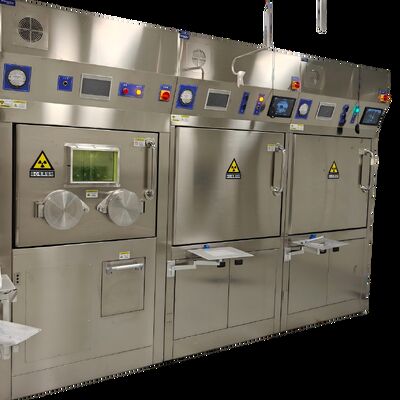

Buồng nóng phân phối đồng vị phóng xạ 100mm chì cho Trung tâm thí nghiệm phóng xạ, Dự án Cyclotron

Các tế bào nóng trong các dự án Cyclotron: Cốt lõi của thiết kế, chức năng và tích hợp

Trong y học hạt nhân hiện đại và các cơ sở nghiên cứu khoa học được điều khiển bởi các cyclotrons, tế bào nóng không phải là một thiết bị độc lập mà là một thiết bị quan trọngtrung tâm kỹ thuậtkết nối sản xuất hạt nhân phóng xạ với ứng dụng an toàn. thiết kế và ứng dụng của nó tập trung chặt chẽ vào các đặc điểm đầu ra của cyclotron (như các loại hạt nhân, mức độ hoạt động,các hình thức hóa học) và các yêu cầu nghiêm ngặt của các sản phẩm cuối cùngNó đóng vai trò là cả rào cản an toàn và động cơ hiệu quả đảm bảo toàn bộ dự án nhận ra giá trị khoa học và y tế của nó.

I. Các cân nhắc thiết kế cốt lõi

Thiết kế các tế bào nóng cho các dự án cyclotron là một quá trình tích hợp đa ngành, chủ yếu xem xét những điều sau:

1. Thiết kế bảo vệ:
   • Vật liệu và độ dày:Chủ yếu phụ thuộc vào năng lượng tia gamma của các hạt nhân mục tiêu. Đối với các hạt nhân phát ra positron phổ biến được sản xuất bởi các cyclotrons (ví dụ, F-18, C-11, 511 keV γ),chì (thật độ cao, khả năng chế biến tốt) hoặc hợp kim tungsten (thật độ cao hơn, khối lượng nhỏ hơn)Thông thường được sử dụng làm vật liệu bảo vệ chính. Độ dày bảo vệ phải được tính toán chặt chẽ để đảm bảo tỷ lệ liều bề mặt tuân thủ giới hạn quy định (thường là < 2,5 μSv / h).
   • "Bước xuống" Layout:Trong các cơ sở lớn, nhiều tế bào nóng theo chuỗi có thể được sử dụng. "Tế bào nóng hoạt động cao" đầu tiên nhận nước mục tiêu hoặc sản phẩm hoạt động cao có lớp chắn dày nhất (ví dụ:15-20 cm tương đương chì)Các "tế bào nóng hoạt động trung bình / thấp" tiếp theo để phân phối và QC có thể giảm dần độ che chắn để tối ưu hóa chi phí và tính linh hoạt hoạt động.
2. Layout và Workflow Optimization:
   • Thiết kế dòng chảy tuyến tính:Định dạng lý tưởng theo một luồng công việc một chiều "từ hoạt động cao đến hoạt động thấp". Các vật liệu được chuyển giữa các tế bào nóng thông qua các cổng chuyển đổi được bảo vệ (ví dụ:loại thang máy hoặc cửa được bảo vệ xoay) để tránh nhiễm trùng chéo và dòng chảy ngược.
   • Phân vùng chức năng:Các khu vực chung bao gồm:
   • Ống tiếp nhận sản phẩm mục tiêu và xử lý ban đầuKết nối trực tiếp với đường mục tiêu cyclotron để thu thập nước mục tiêu, nồng độ ban đầu hoặc thu giữ khí.
   • Mô-đun tổng hợp tự động:Lớp chứa các bộ tổng hợp để thực hiện các phản ứng hóa học đánh dấu phóng xạ.
   • Phân phối & kiểm soát chất lượng pin nóng:Sử dụng để phân phối vô trùng sản phẩm cuối cùng, kiểm tra pH, đo nồng độ phóng xạ, v.v.
   • Phòng nhiệt chứa chất thải:Dành cho việc lưu trữ phân hủy ngắn hạn của chất thải rắn hoạt động cao.
3. Kết hợp xử lý từ xa và tự động hóa:
   • Máy điều khiển:Tiêu chuẩnMáy thao tác master-slavecung cấp tính linh hoạt và phản hồi lực cho bảo trì, khắc phục sự cố và hoạt động phi chuẩn.
   • Hệ thống tự động hóa:Mốt bao gồm:Các mô-đun tổng hợp tự độngvàhệ thống phân phốiChúng được tích hợp sẵn trong tế bào nóng và được điều khiển thông qua PLC hoặc máy tính để đạt được khả năng tái tạo cao, độ chính xác và giảm thiểu sự tham gia và tiếp xúc của nhân viên.
   • Xem Windows:Được làm bằng kính chì mật độ cao hoặc kẽm bromua lỏng, cung cấp tầm nhìn không bị biến dạng.
4. Hệ thống an toàn và bảo vệ:
   • Không khí:Hệ thống xả độc lập duy trì áp suất âm bên trong tế bào nóng (khoảng -100 đến -250 Pa).Bộ lọc chính (bắt các hạt) và bộ lọc than hoạt tính hiệu quả cao (bắt khí phóng xạ dễ bay hơi, ví dụ như I-125)trước khi phát thải.
   • Kiểm soát ô nhiễm:Các bức tường bên trong được lót bằngBọc thép không gỉ, tất cả các đường may được hàn và đánh bóng mượt mà để dễ dàng khử độc.
   • Giám sát:Các máy đo liều cố định tích hợp, các máy theo dõi ô nhiễm bề mặt và các máy theo dõi luồng không khí, với dữ liệu được truyền trong thời gian thực đến phòng điều khiển trung tâm.

II. Các ứng dụng chính trong các dự án Cyclotron

Các tế bào nóng là các yếu tố vật lý cho phép các dây chuyền sản xuất cyclotron nhận ra giá trị của chúng.

1. Sản xuất tự động hóa thuốc phóng xạ:
   • Đây là chức năng chính. Ví dụ, một tế bào nóng để sản xuất FDG (fluorodeoxyglucose) chứa toàn bộ quá trình hóa học tự động củaLấy F-18, thay thế nucleophilic, thủy phân và tinh chếTủ nóng cung cấp không gian an toàn, chứa đựng cho điều này.
2. Xử lý và phục hồi vật liệu mục tiêu:
   • Đối với các cyclotrons sử dụng vật liệu mục tiêu làm giàu đắt tiền (ví dụ: nước O-18, khí N-15), các tế bào nóng cho phépThu hồi an toàn các vật liệu mục tiêu không phản ứngđể lọc và tái sử dụng, giảm đáng kể chi phí hoạt động.
3. Sản xuất đa hạt nhân linh hoạt / nhiều đường ống:
   • Thiết kế tiên tiến sử dụngCác tập hợp tế bào nóng mô-đunCác tế bào nóng khác nhau có thể được dành riêng cho các hạt nhân khác nhau (ví dụ: tế bào nóng F-18, tế bào nóng Ga-68, tế bào nóng C-11), được kết nối thông qua các giao diện tiêu chuẩn.Điều này cho phép một cyclotron beamline phục vụ nhiều dây chuyền sản xuất, tăng cường sử dụng cơ sở và lợi ích kinh tế.
4. Kiểm soát chất lượng và phân phối:
   • Trong các tế bào nóng đáp ứng các yêu cầu GMP (Phương pháp sản xuất tốt), sản phẩm cuối cùnglọc vô trùng, phân phối vào ống tiêm hoặc lọ, và lấy mẫu để kiểm tra chất lượng nhanh (ví dụ, độ tinh khiết phóng xạ)được thực hiện.
5. Nghiên cứu và Phát triển:
   • Trong các cơ sở cyclotron hướng nghiên cứu, các tế bào nóng cung cấp một nền tảng thử nghiệm an toàn để phát triểnCác chất đánh dấu phóng xạ mớivàCác chất hạt nhân trị liệu, cho phép tổng hợp hóa chất thăm dò bằng tay hoặc bán tự động.

III. Kết luận

Đối với một dự án cyclotron, thiết kế tế bào nóng là nhiều hơn chỉ đơn giản là xây dựng một "hộp chì".nhiệm vụ kỹ thuật hệ thống gắn liền với khả năng của cyclotron, quy trình sản xuất, tuân thủ quy định và nhu cầu phát triển trong tương lai.Một tập hợp tế bào nóng được thiết kế tốt, được áp dụng đúng cách là sự đảm bảo quan trọng rằng một cơ sở cyclotron có thểan toàn, hiệu quả, đáng tin cậy và tuân thủchuyển đổi chùm tia thành các sản phẩm phóng xạ có thể sử dụng cho chẩn đoán lâm sàng, điều trị và nghiên cứu tiên tiến.

Đặc điểm:

• Tên sản phẩm: Bảo vệ bức xạ hạt nhân
• Tuổi thọ: 5-10 năm tùy thuộc vào việc sử dụng
• Trọng lượng: Chọn trọng lượng nhẹ Có sẵn để dễ dàng di chuyển
• Không khí: Hệ thống áp suất âm để đảm bảo an toàn
• Nguồn cung cấp điện: 50HZ/10A/220V với bảo vệ an toàn tích hợp
• Khả năng di chuyển: Thiết kế nhẹ và dễ mang theo
• Các hộp chì bảo vệ bức xạ hiệu quả được bao gồm để tăng cường an toàn
• Được thiết kế đặc biệt cho các ứng dụng bức xạ y tế hạt nhân
• Đảm bảo bảo vệ tối ưu trong môi trường bức xạ y tế hạt nhân

Các thông số kỹ thuật:

Ứng dụng:

Sản phẩm Bảo vệ bức xạ hạt nhân JOVI, số mô hình 1-CF-35, được thiết kế đặc biệt để đáp ứng các yêu cầu nghiêm ngặt của môi trường nơi an toàn bức xạ hạt nhân là tối quan trọng.Có nguồn gốc từ Trung Quốc và được chứng nhận theo tiêu chuẩn ISO9001, sản phẩm này đảm bảo chất lượng cao và độ tin cậy trong các ứng dụng bảo vệ bức xạ.đảm bảo hiệu quả bảo vệ vượt trội chống lại bức xạ có hại.

Sản phẩm này rất phù hợp để sử dụng trong Phòng nóng F18, một môi trường chuyên biệt cao, nơi xử lý các vật liệu phóng xạ đòi hỏi các biện pháp phòng ngừa an toàn tối đa.Hệ thống bảo vệ phóng xạ JOVI cung cấp lớp chắn thiết yếu để bảo vệ nhân viên và thiết bị nhạy cảm khỏi tiếp xúc với bức xạ y tế hạt nhân, làm cho nó trở thành một thành phần quan trọng trong các phòng y học hạt nhân và các cơ sở nghiên cứu.

Ngoài ứng dụng trong các tế bào nóng, JOVI mô hình 1-CF-35 được sử dụng rộng rãi như hộp chì bảo vệ bức xạ,cung cấp các giải pháp ngăn chặn và bảo vệ mạnh mẽ để lưu trữ và vận chuyển các chất phóng xạ một cách an toànNhững lon chì này được thiết kế để nhẹ và dễ dàng mang theo, làm tăng khả năng di chuyển mà không ảnh hưởng đến bảo vệ.Tính năng này đặc biệt có lợi cho các kịch bản y tế và công nghiệp, nơi cần phải di chuyển và triển khai nhanh chóng.

Tuổi thọ của sản phẩm dao động từ 5 đến 10 năm tùy thuộc vào việc sử dụng, đảm bảo độ tin cậy lâu dài và hiệu quả chi phí.Nó đảm bảo giao hàng an toàn trong vòng 25 ngày làm việc sau khi xác nhận đơn đặt hàngCác điều khoản thanh toán là TT trước, phục vụ cho các quy trình giao dịch đơn giản và an toàn.

Với thông số kỹ thuật nguồn điện 50HZ / 10A / 220V được trang bị bảo vệ an toàn, sản phẩm bảo vệ bức xạ hạt nhân JOVI duy trì sự ổn định và an toàn hoạt động trong các thiết lập khác nhau.Cho dù đó là để bảo vệ bức xạ y tế hạt nhân, F18 ứng dụng Hot Cell, hoặc bảo vệ bức xạ hộp chì, sản phẩm này cung cấp một giải pháp toàn diện được thiết kế để đáp ứng các tiêu chuẩn cao nhất về an toàn bức xạ.

Đối với các tổ chức chỉ yêu cầu một đơn vị hoặc nhiều số lượng, số lượng đặt hàng tối thiểu chỉ là một, cung cấp tính linh hoạt cho cả các hoạt động quy mô nhỏ và quy mô lớn.,000 và 50,000, JOVI 1-CF-35 cung cấp bảo vệ cao cấp với giá trị tuyệt vời, làm cho nó trở thành một tài sản không thể thiếu trong lĩnh vực bảo vệ bức xạ hạt nhân.

Tùy chỉnh:

JOVI cung cấp các sản phẩm bảo vệ bức xạ hạt nhân tùy chỉnh, bao gồm cả hộp chì bảo vệ bức xạ, pin nóng I131 và các giải pháp pin nóng F18.được sản xuất tại Trung Quốc và được chứng nhận với ISO9001, đảm bảo bảo vệ chất lượng cao với lớp A. Tiêu chuẩn bảo vệ có thể được thiết kế phù hợp với nhu cầu của bạn, với thiết kế phía trước 50mPb hoặc thiết kế tùy chỉnh khác để đảm bảo an toàn tối ưu.

Chúng tôi cung cấp các tùy chọn linh hoạt bao gồm các mô hình nhẹ và các thông số kỹ thuật nguồn điện 50HZ / 10A / 220V với bảo vệ an toàn tích hợp.Mỗi sản phẩm được đóng gói cẩn thận trong một vỏ gỗ chắc chắn để đảm bảo giao hàng an toàn trong vòng 25 ngày làm việcSố lượng đặt hàng tối thiểu của chúng tôi là 1 đơn vị, với giá từ 20.000 đến 50,000.

Điều khoản thanh toán là TT trước, và tuổi thọ của các sản phẩm bảo vệ bức xạ hạt nhân của chúng tôi dao động từ 5 đến 10 năm tùy thuộc vào việc sử dụng.và các giải pháp bảo vệ bức xạ tùy chỉnh phù hợp với yêu cầu cụ thể của bạn.

Hỗ trợ và Dịch vụ:

Sản phẩm bảo vệ bức xạ hạt nhân của chúng tôi được hỗ trợ bởi hỗ trợ kỹ thuật toàn diện và dịch vụ để đảm bảo hiệu suất tối ưu và an toàn.và bảo trì để giúp bạn giám sát và kiểm soát hiệu quả mức độ bức xạ trong môi trường của bạn.

Nhóm chuyên gia của chúng tôi có sẵn để hỗ trợ khắc phục sự cố, hiệu chuẩn và tùy chỉnh sản phẩm để đáp ứng nhu cầu cụ thể của bạn.và cập nhật phần mềm thường xuyên để giữ cho hệ thống của bạn cập nhật và hoạt động đáng tin cậy.

Ngoài ra, chúng tôi cung cấp hợp đồng bảo trì và dịch vụ hỗ trợ tại chỗ để giảm thiểu thời gian ngừng hoạt động và kéo dài tuổi thọ của thiết bị của bạn.Cam kết của chúng tôi là cung cấp các giải pháp kịp thời và hiệu quả phù hợp với tất cả các tiêu chuẩn an toàn và các yêu cầu pháp lý.

Đối với bất kỳ câu hỏi kỹ thuật hoặc yêu cầu dịch vụ,đội ngũ hỗ trợ của chúng tôi sẵn sàng cung cấp hỗ trợ nhanh chóng và chuyên nghiệp để đảm bảo sản phẩm bảo vệ bức xạ hạt nhân của bạn hoạt động với tiềm năng cao nhất của nó.
